一、設備動作原理
DSP-RVTS10BC二封機，適用于軟包鋰電芯真空封口包裝。

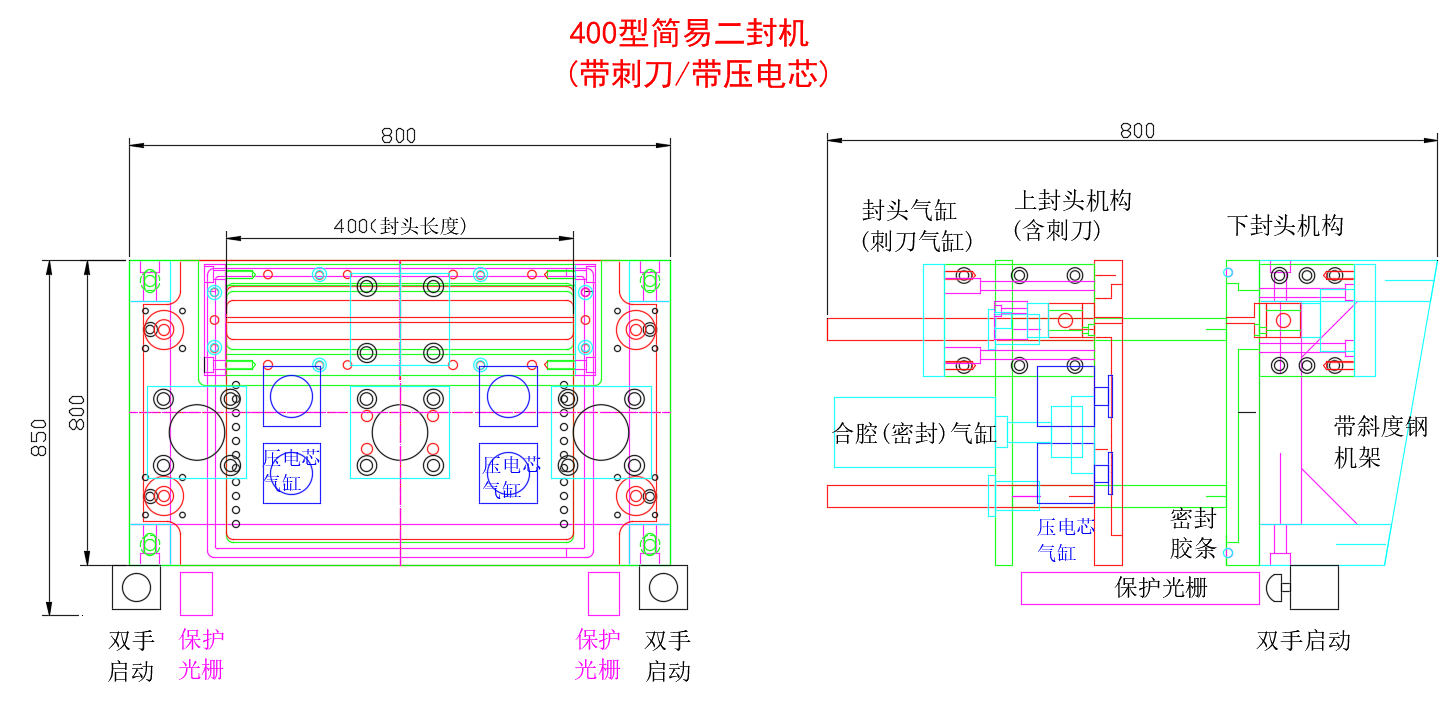

工作原理：該設備由四個機構組成，分別是電芯放置定位機構，上下合腔刺刀剌穿機構，抽真空壓電芯機構，熱封機構,人工放料到電芯校正定位后，雙啟手按動雙按鈕開關，設備運行，上下合腔完成刺刀剌穿氣袋口，再開始抽真空及壓緊電芯，真空達到預定值后再繼抽設定時間完成后,上封頭下壓熱封，充氮氣泄圧合腔分開，取出電芯的半自動設備。
電芯長度：20~380mm
電芯寬度：20~300mm
電芯厚度：2~12m
電芯封頭長度：400mm
平行度：0.03mm
電芯封頭寬度：6mm（可定制）
三、設備參數
1.運行效率:120--400次/小時
2.需有抽真空設備配套使用
3.輸入電源：AC220V
4.功率：2KW
5.輸入氣源：0.5Mpa-0.7Mpa
6.封頭平行精度正負：0.03mm
7.設備外型尺寸：850*800*800
8.重量：480KG
四、設備運行環境
1.環境溫度：10~40℃
2.相對溫度：20~90%
3.氣源為無腐蝕性氣體、液體、爆炸性氣體
五、消耗品配置
電芯耐高溫壓膠,密封條。
六、設備特性
1.雙按鈕操作,雙面加熱,溫度異常報警,光幕安生保護。
2.可預設封裝溫度及封裝時間。
3.具備溫度過高過低報警功能。
4.封頭平行度正負0.03mm。
5.封頭,電芯壓力可調。
6.進囗PLC,觸摸屏控制顯示,多功能設置真空表。
7.上腔四柱加長直線軸承導向,精度準確。
8.具有產出手動/半自功,故障報警功能。
七、特別警告
1.因此機器壓力較大,嚴禁同時2人共同操作使用機器。
2.維護調節也應一人操作。
3.更換/維護封頭請嚴格尊守勿使用機器自動/手動功能來控制上腔板升降(因有安全光柵保護功能,當上腔板下壓合籠時,如保護安全光柵有任何物體感應,下壓合籠的上腔板會自動上升,自動上升會對上面空間進行壓縮)。
4.更換/維護封頭請冷卻封頭到常溫后再進行,小心燙手。
