負(fù)極配料工藝的參數(shù)控制方向
一、攪拌工藝參數(shù)的影響：
公轉(zhuǎn)：將物料進(jìn)行混合均勻，高固含量下通過(guò)擠壓、摩擦作用將顆粒破碎掉。
自轉(zhuǎn)：利用高速轉(zhuǎn)動(dòng)形成湍流和撞擊將大顆粒破碎掉，是影響顆粒分散的主要原因。攪拌時(shí)間：對(duì)于石墨，需2h高速分散，延長(zhǎng)分散時(shí)間對(duì)顆粒度影響不大。溫度：溫度直接影響分子的擴(kuò)散，溫度如太低，不利于分子擴(kuò)散和傳質(zhì)過(guò)程，但溫度過(guò)高會(huì)產(chǎn)生負(fù)面影響，如溫度過(guò)高會(huì)導(dǎo)致PVDF發(fā)生性變，粘度會(huì)很差，特別對(duì)于高堿性的活性材料，在高溫?cái)嚢钑r(shí)更容易產(chǎn)生凝聚問(wèn)題。真空度：抽真空的目的是防止高速攪拌過(guò)程中空氣溶解于漿料中。
二、分散不好對(duì)電芯性能的影響：
1.電子電導(dǎo)差：在石墨負(fù)極體系中，SP為鏈狀結(jié)構(gòu)，包覆在石墨表面，填充石墨間間隙，起傳導(dǎo)電子作用，同時(shí)能提高極片保液量，導(dǎo)電劑與石墨分散不好，電子電導(dǎo)差。
2.石墨間導(dǎo)電作用差：循環(huán)過(guò)程中石墨碎化，間距逐漸增大，導(dǎo)電劑起到連通石墨間導(dǎo)電作用。
3.漿料團(tuán)聚：CMC分子為高分子鏈狀結(jié)構(gòu)，羧甲基及羥基等具有親水性，當(dāng)CMC溶解于水中時(shí)，親水基團(tuán)首先與水分子間形成作用力發(fā)生溶脹，分子鏈之間團(tuán)聚，因此需較高的剪切作用克服CMC與水分子之間的作用力，將CMC分散開。
4.影響電芯動(dòng)力學(xué)：SBR具有導(dǎo)電子與導(dǎo)離子作用，未分散好影響電芯動(dòng)力學(xué)，循環(huán)過(guò)程中體積反復(fù)膨脹，石墨間間距增大，SBR對(duì)石墨起束縛作用。
三、漿料生產(chǎn)常用的評(píng)估方法：
流變性：粘度測(cè)試

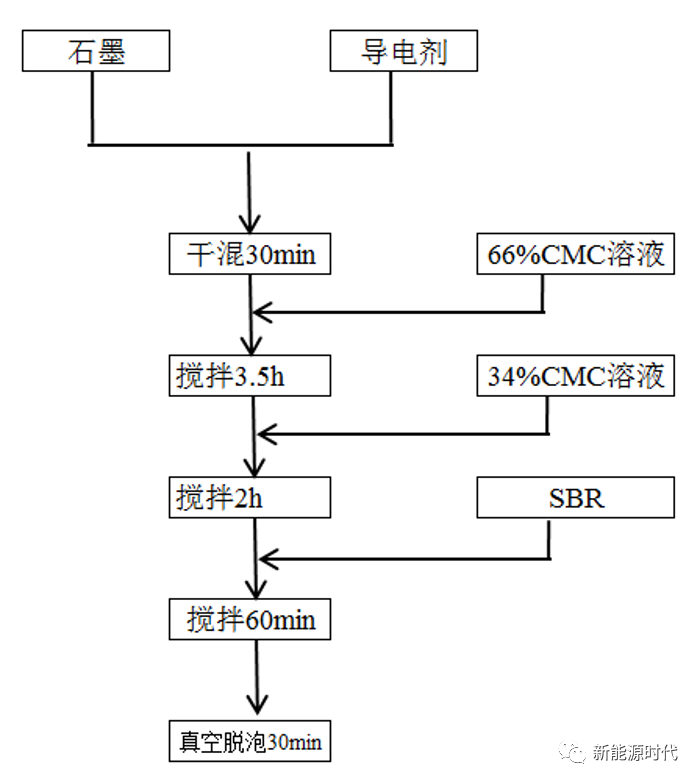

穩(wěn)定性：振蕩測(cè)試、蠕變測(cè)試、松弛測(cè)試四、攪拌工藝過(guò)程控制
（1）干混：使粉體充分混合，固體之間的混合比在液體下固體間的混合容易多了。同時(shí)防止CMC團(tuán)聚，縮短CMC溶解時(shí)間。（2）捏合：高固含量下漿料比較硬，攪拌槳運(yùn)動(dòng)時(shí)可以對(duì)漿料進(jìn)行摩擦剪切，同時(shí)由于攪拌槳呈麻花結(jié)構(gòu)，運(yùn)動(dòng)時(shí)會(huì)對(duì)漿料產(chǎn)生向下的擠壓作用。一方面可以使大顆粒破碎掉，另外使CMC包覆在石墨表面，由于CMC帶正電，包覆在石墨表面后形成雙電層結(jié)構(gòu)，石墨間由于靜電排斥，可以防止石墨顆粒間團(tuán)聚。生產(chǎn)采用60~63%固含量攪拌，出于對(duì)設(shè)備損耗的考慮，由于生產(chǎn)采用200L和650L的攪拌罐，高固含量下，電機(jī)功率無(wú)法承受，因此采用低粘度攪拌。低粘度下不利于CMC的包覆，因此攪拌時(shí)間須延長(zhǎng)。（3）第二步加CMC：CMC分子鏈基團(tuán)與水分子存在氫鍵作用，懸浮在溶液中形成龐大的空間位阻，防止?jié){料沉降。（4）攪拌分散時(shí)間：使CMC充分溶解。生產(chǎn)采用2h攪拌是利用漿料剪切變稀的原理降低漿料粘度，使?jié){料可以做到較高固含量。
（5）捏合工藝關(guān)鍵點(diǎn)：
a. 捏合固含量：第一步加水后漿料的固含量，石墨最佳捏合固含量在69%~70%。捏合固含量偏高，CMC未能充分包覆在石墨表面，固含量偏低，CMC不能均勻分散開。合適的捏合固含量漿料軟硬適中，表面有光澤。b. 捏合時(shí)間：特別是第二步加入CMC后的捏合時(shí)間，如果不能很精確的把控時(shí)間，捏合時(shí)間控制在10~20min，但不要超過(guò)20min，到時(shí)間后可以將攪拌分散電機(jī)關(guān)掉。捏合時(shí)間過(guò)長(zhǎng)漿料粘度和穩(wěn)定性將顯著降低。c. 加SBR后分散：SBR表面包覆一層表面活性劑，當(dāng)受到大的剪切力時(shí)會(huì)破乳導(dǎo)致漿料呈凝膠狀態(tài)，為了防止SBR破乳，一般不會(huì)開啟很高的分散速度，但低速分散下一般的SBR很少有破乳現(xiàn)象，加SBR后開啟分散槳延長(zhǎng)分散時(shí)間，使CMC充分溶解d. 慢攪抽真空：除去漿料中的空氣，快速攪拌分散過(guò)程中會(huì)有部分空氣溶解于漿料中，涂布時(shí)會(huì)出現(xiàn)氣泡。
（6）轉(zhuǎn)速/時(shí)間對(duì)SP導(dǎo)電劑分散影響（7）轉(zhuǎn)速/時(shí)間對(duì)石墨分散影響五、常見(jiàn)的攪拌槳

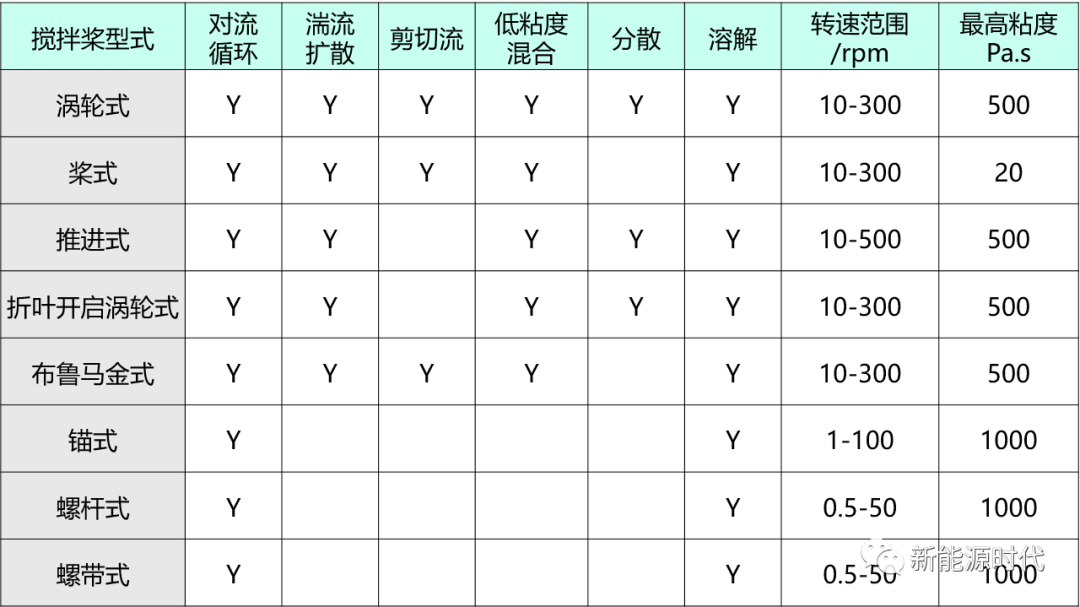

不同攪拌槳方式對(duì)漿料過(guò)程參數(shù)的影響：
