DSP-SAVPM17C半自動卷繞機
一、設備介紹
1.用途

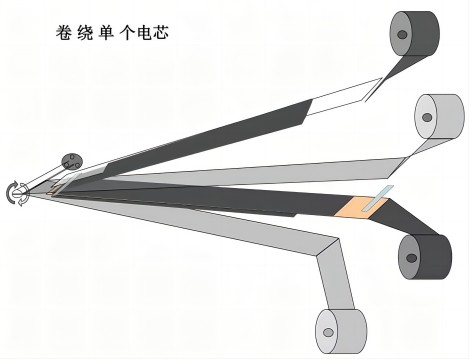

該設備應用于圓型或方型鋰離子電池的半自動卷繞機卷擾機，通過更換卷針組件可以分別適應圓型和方型電池的卷繞，包括人工上極片、自動抽針、自動卷繞，然后人工貼膠紙及下料。
2.特點
2.1適用于油性極片、水性極片及各種隔膜。
2.2上料槽（導板）的寬度可調節，單邊可調。
2.3卷繞軸采用步進電機驅動，使卷繞速度恒定。
2.4卷繞過程中的極片張力、隔膜張力相對恒定，卷繞的電芯張力一致性和極片、隔膜的位置一致性好，有利于提高電芯容量及內阻均勻率。
2.5隔膜連續，減少卷繞過程中的人為接觸，減少電芯內部短路和自放電的特點。
2.6設備穩定，效率高。
2.7人性化設計，操作簡單。
2.8真正實現卷圓柱和軟包可以共用。
材料 | 材料長度 | 材料寬度 | 材料厚度(μm) | 大外徑 | 內徑 | ||
尺寸范圍 | 尺寸范圍 | 公差 | 尺寸范圍 | 公差 | (mm) | （mm） | |
正極片 | 300-1600 | 40-60 | 0.2 | 100-200 | 5 | / | |
負極片 | 300-1600 | 40-60 | 0.2 | 100-200 | 5 | / | |
隔膜 | 卷料 | 40-65 | 0.2 | 16-25 | / | Φ150 | φ76.2 |
膠帶 | 卷料 | 10-60 | 0.2 | 20-50 | / | Φ150 | φ76.2 |
三、來料要求
1.極片蛇形彎誤差0.2mm/m
2.隔膜收卷誤差0.3mm
3.隔膜蛇形彎誤差0.5mm/m
4.膠帶超出極片邊緣的長度小于1.5mm
5.極耳外露長度小于25mm
